As válvulas hidráulicas controlam o funcionamento do sistema.

Elas determinam para onde o fluido vai, em qual pressão e em que momento, sendo essenciais para segurança, controle e precisão.

O Papel das Válvulas no Sistema Hidráulico

As válvulas atuam como elementos de controle, permitindo:

• Direcionar o fluxo
• Controlar pressão
• Garantir segurança
• Gerenciar o funcionamento dos atuadores

Principais Tipos de Válvulas Hidráulicas

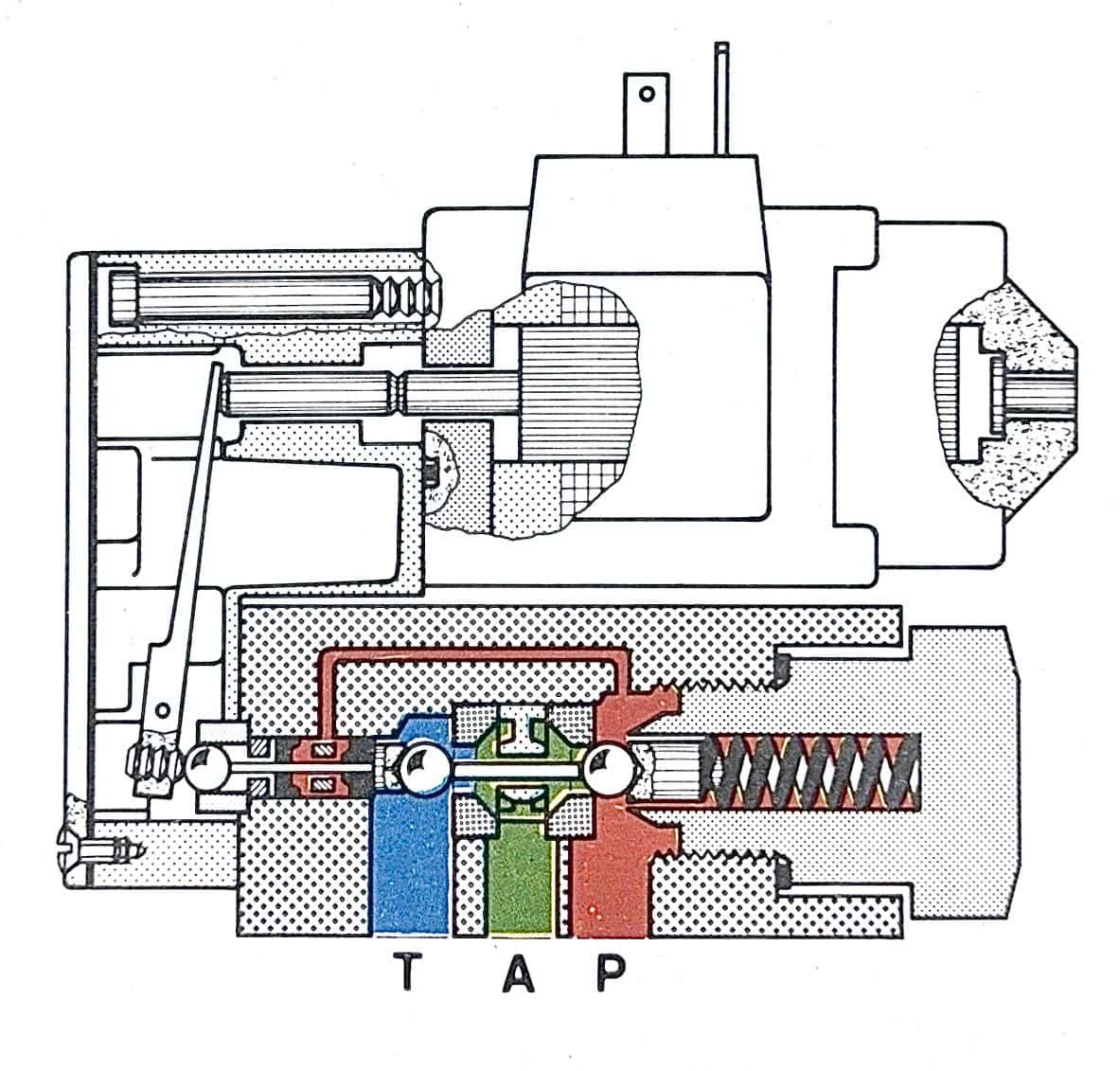

Válvula Direcional

Responsável por definir o caminho do fluido na unidade hidráulica.

Funções

• Acionar ou parar movimentos
• Inverter sentido
• Controlar atuadores

Classificação

• Número de vias (2, 3, 4…)
• Número de posições (2 ou 3)
• Tipo de acionamento (manual, elétrico, hidráulico ou pneumático)

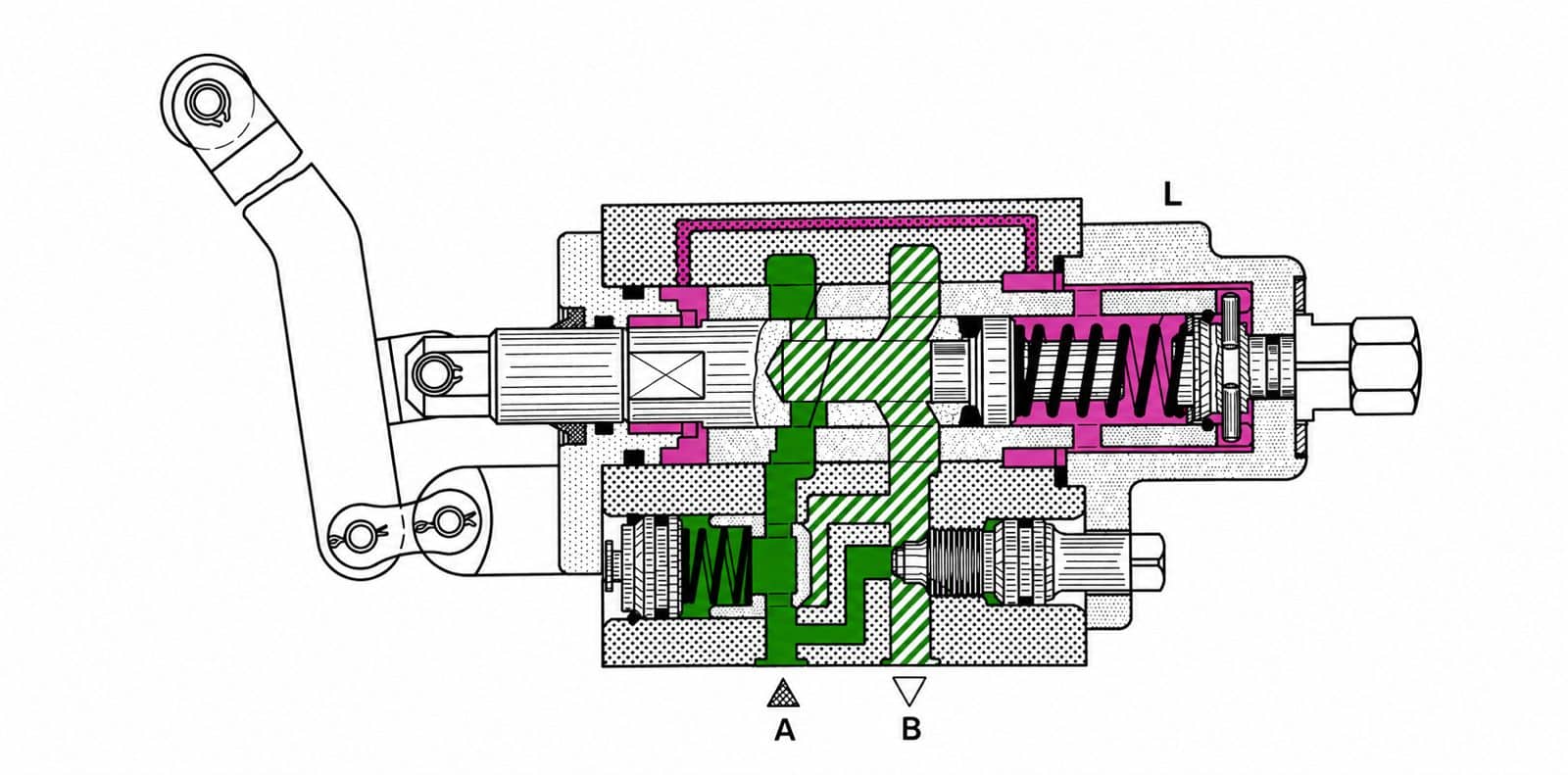

Válvula de fluxo

Responsável pelo controle da vazão do fluido no sistema hidráulico.

Função

• Controlar velocidade de atuadores
• Regular vazão do circuito
• Garantir movimentos mais suaves e precisos

Válvula Redutora de Pressão

Utilizada quando diferentes partes do sistema exigem pressões distintas.

Função

• Reduzir e manter pressão na saída do circuito
• Proteger componentes sensíveis
• Ajustar níveis de operação

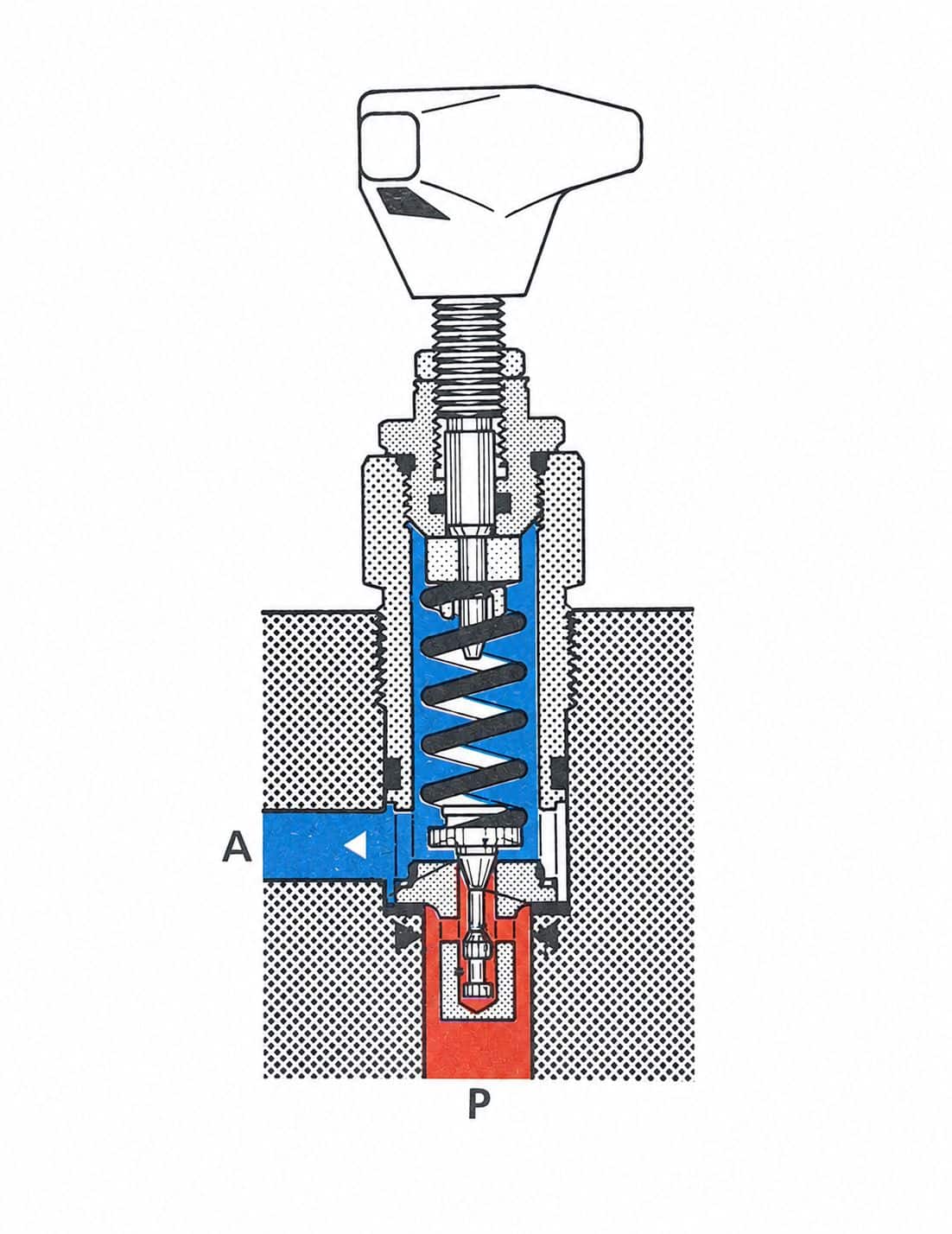

Válvula de Alívio ou Segurança

Dispositivo essencial para proteção contra sobrepressão e responsável pela estabilização da pressão no sistema hidráulico.

Função

• Limitar pressão máxima
• Evitar falhas e danos

Diferença entre Válvula Redutora e de Alívio

Válvulas Proporcionais e Servo-válvulas

Diferente das válvulas convencionais, que trabalham de forma “liga/desliga”, as válvulas proporcionais e servo-válvulas permitem controlar o movimento de forma contínua, crescente/decrescente e precisa,  ajustando vazão e pressão conforme o sinal de comando recebido.

Válvula Proporcional

As válvulas proporcionais são amplamente utilizadas em máquinas injetoras, prensas hidráulicas, plataformas aéreas e equipamentos agrícolas, onde é necessário controlar velocidade, aceleração e força de maneira suave e ajustável.

Já as servo-válvulas são aplicadas em sistemas de alta performance, como simuladores aeronáuticos, máquinas de ensaio, controle de turbinas, siderurgia e equipamentos industriais de alta precisão, onde pequenas variações de resposta impactam diretamente o desempenho do sistema.

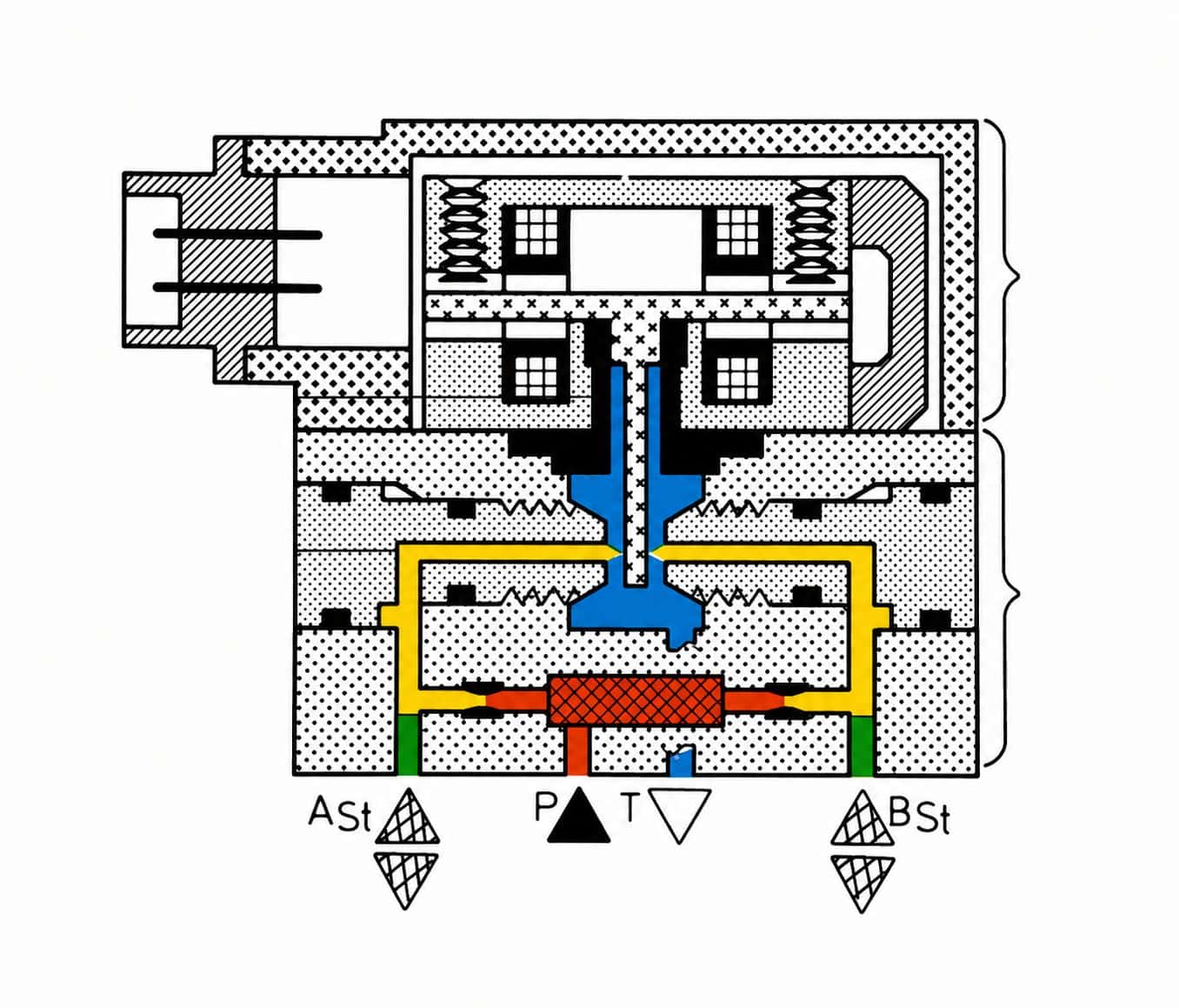

Servo-válvulas

Como Escolher a Válvula Correta

A escolha depende de:

• Tipo de controle necessário
• Pressão de operação
• Vazão do sistema
• Tipo de atuador
• Nível de automação

Integração no Sistema Hidráulico

As válvulas trabalham diretamente com:

• bombas hidráulicas
• atuadores
• unidades de potência

Um dimensionamento incorreto pode causar:

• perda de eficiência
• aquecimento
• falhas operacionais

Red

Conclusão

As válvulas hidráulicas são responsáveis por transformar a energia hidráulica em movimento controlado e seguro.

Quando bem selecionadas, garantem:

✔ precisão
✔ segurança
✔ eficiência operacional
